EcoFlex柔性阴极保护地床系统 （EFAGB）
阳极地床是外加电流阴极保护系统中，将保护电流从电源引入土壤中的导电体。目前国内外阴极保护设计中辅助阳极地床主要有水平浅埋式结构和立式深井结构。
TopCorr开发了一套能够大幅度提高施工效率、降低施工成本和风险的柔性浅埋与深井阳极地床系统—EcoFlex Anode Ground Bed System（EFAGB），该系统分为水平浅埋地床和垂直深井地床两种。
产品特点
完全工厂预制，现场直接施工，品质保证；
施工便利，大幅度降低安装阳极地床的工作量；
高性价比，在提高施工效率的同时降低材料成本；
TC sealing 系统保证电缆与辅助阳极密封完好；
阳极两端同时连接电缆，避免断点；
使用卷轴包装，体积小、可直接铺设。
 |  |

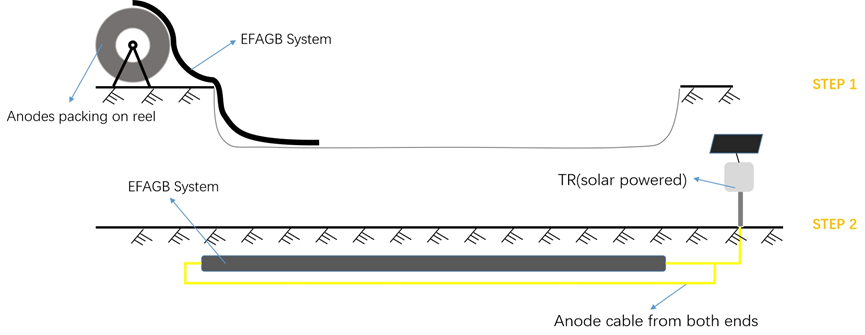

水平浅埋阳极地床 | 垂直深井阳极地床 |

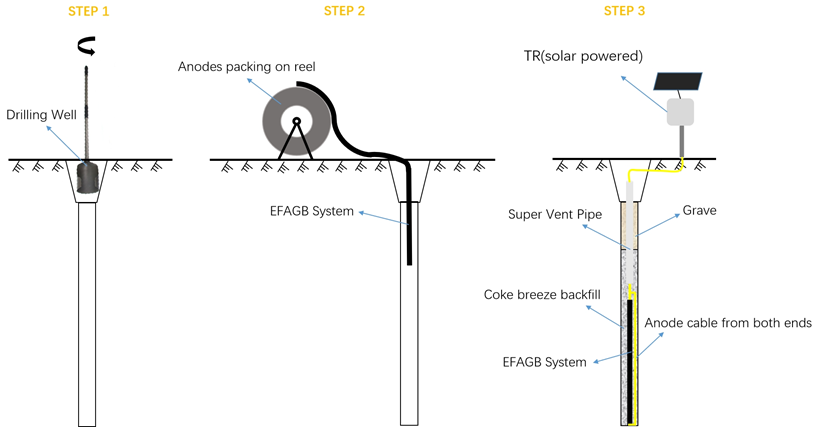

垂直深井阳极地床
技术参数
序号 | 描述 | EcoFlex 阳极地床 |
1 | 直径 | 80-100mm |
2 | 重量 | 6.2 ~6.6 kg/m |
3 | 无填料直径 | 3.0-5.0mm(单芯或多芯) |
4 | 设计寿命 | ≥30y |
5 | 消耗率 (填料中) | ≤6mg/A·a |
6 | 催化涂层 | ≥10g/m2 |
7 | 电流输出 | 0.9-3.0 A/m |
8 | 电阻率 | 10-5Ω.cm |
9 | 接触电阻 | ≤0.9mΩ |
10 | 阳极电阻 | ≤0.007Ω/m |
规格型号
型号 | 设计电流输出(A/m) |
TC-EFAGB-3530 | 1.0 |
TC-EFAGB 3540 | 1.5 |
TC-EFAGB -3530-2 | 2.0 |
TC-EFAGB -3540-2 | 2.5 |
TC-EFAGB -5050-2 | 3.0 |
TC-EFAGB -5030-3 | 3.5 |
