基本介绍
变压整流器/恒电位仪是阴极保护外加电流系统中的直流电源。用于把交流电压变压整流成系统所需的直流输出，并具备预置电位自动调节输出大小的功能。供电类型：交流电流，UPS电源，驱动型发电机供给交流电压。
TopCorr也开发了太阳能加蓄电池/超级电容供电型恒电位仪，通过DC-DC模块变压输出。
 |  |  |  |

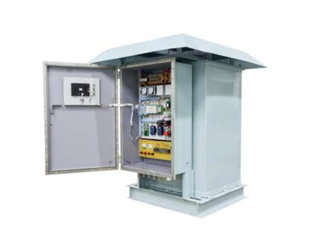

| 室内四通道恒电位仪 | 户外单路空冷型变压整流器 | 户外防爆油冷型恒电位仪 | 太阳能恒电位仪 |
产品特点
整机采用高品质核心元件，质量稳定、可靠
可选择高频开关和可控硅电源系列
模块化设计，支持多路电流输出
高品质多输出隔离变压器，发热低，绝缘性能好
控制系统基于嵌入式计算机操作系统，稳定可靠，可扩展性能优异
系统采用高性能CPU及高精度采样AP，输出控制精度高
支持全自动和手动模式
支持常规通/断、GPS通/断测试模式
大容量数据存储，自动存储运行数据（可达10年以上）
LCD全彩液晶触摸屏，数据直观，轻松上手
参比失效模拟插值输出
完备的故障报警系统
支持MODBUS RTU通信协议，支持远程控制
提供RS485/232、RJ45接口，支持无线传输方式
可选WIFI功能组件
性能指标
环境参数 | ||||||
环境类型 | 陆上 | 近海 | 海上 | |||
环境温度 | -30℃～+75℃ | 可定制 | ||||
相对湿度 | 0～100%RH | 可定制 | ||||
安装位置 | 室内 | 室外 | ||||
防爆需求 | 不需要 | Exd II BT4 | 可定制 | |||
冷却类型 | 空冷型 | 油冷型 | ||||
安装方式 | 基座式 | 箱体式 | 挂墙式 | 立杆式 | ||
电源输入 | ||||||
交流电源 | 单相 220±10% V 50±5% Hz | 三相 380±10% V 50±5% Hz | 可定制 | |||
直流电源 | 12V/24V/36V | 可定制 | ||||
设备参数 | ||||||
人机交互 | LCD触摸屏 | |||||
整流设备 | 可控硅 | 高频开关电源 | DC-DC模块 | |||
输出参数 | 直流电压0~100 V（可定制） | 直流电0~1500 A（可定制） | ||||
输出路数 | 单路、多路可选 | |||||
输出模式 | 恒电位 | 恒电流 | 通断测试 | |||
运行模式 | 自动 | 手动 | ||||
控制范围 | +3V~-3V | |||||
控制精度 | 恒电位≤10mV | 恒电流≤1% | ||||
机壳制造 | 钢板喷塑 | 钢板镀锌 | 不锈钢（304.316可选） | |||
机壳防护等级 | IP 22～IP68可选 | |||||
结构尺寸 | 1120mm×960mm×780mm 1055mm×750mm×1645mm 800mm×800mm×800mm 多种尺寸可定制 | |||||
箱体颜色 | RAL 7035 | 不锈钢本色 | 其它 | |||
保护系统 | 过压过流保护 | 过温保护 | 故障保护 | |||
报警功能 | 过温报警、过压报警、过流报警、参比失效报警、阴阳极反接报警、 断路报警、过保护报警、欠保护报警 | |||||
数据远传信号 | 输出电压 | 输出电流 | 运行信号 | |||
数据远控信号 | 恒电位调节信号 | 恒电流调节信号 | 关机信号 | |||
传输模式 | RS485 | 4-20mA | 物联网 | 光纤 | ||
自检功能 | 需要 | 不需要 | ||||
电流中断器 | 需要 | 不需要 | ||||
显示仪表 | 输出直流电流表 | 输出直流电压表 | 电位表 | |||
输入电源指示灯 | 工作状态指示灯 | 输入电压表 | ||||
接线端子 | 数据传输 | 机壳接地 | 电源输入 | |||
阳极输出 | 阴极输出 | 参比输入 | 零位接阴 | |||
防雷击保护器 | 交流输入端 | 直流输出端 | ||||
绝缘电阻 | 输入、输出端子对机壳不小于10MΩ | |||||
噪声 | 不高于80dB(A) | |||||
三防要求 | 机内电路板、导线焊接点应采取防霉、防潮、防尘处理 | |||||
设备铭牌 | 不锈钢材质，包含生产厂家、生产日期、设备材质、设备名称、输入等级、额定输出、防护等级等 | |||||
使用寿命 | 正常运行条件下连续使用寿命不低于20年 | |||||
陆地型恒电位仪
陆上恒电位仪主要用于埋地管道、容器储罐和工程设施等陆上埋地钢质结构的外加电流阴极保护。腐蚀环境和工作环境相对温和，恒电位仪的输出功率较小。
保护对象 | 安装位置 | 规格型号 | 输出电压V | 输出电流A |
储罐底板外表面 | 室内非防爆 | TC-TR-AIA1 | 30 | 10 |
室内非防爆 | TC-TR-AIA3 | 50 | 50 | |
室内非防爆 | TC-TR-AIA3 | 60 | 70 | |
埋地管道 | 室内非防爆 | TC-TR-AIA3 | 50 | 30 |
室内非防爆 | TC-TR-AIA1 | 30 | 20 | |
直流干扰排流 | 室外非防爆 | TC-TR-AOAP | 30 | 10 |
海上型恒电位仪
海上恒电位仪主要用于码头、船舶、海洋平台和海上风电基础等海洋结构的外加电流阴极保护。由于腐蚀环境严重，工作环境受海水喷雾和污染物的影响，恒电位仪的输出功率较大，相应的配套防护等级同等提高。常见规格有：
应用环境 | 规格型号 | 输出电压V | 输出电流A |
船舶 | TC-TR-AIA3 | 24 | 80 |
TC-TR-AIA3 | 36 | 100 | |
码头钢桩 | TC-TR-OIA3 | 40 | 200 |
海上风电 | TC-TR-AIA3 | 36 | 100 |
海洋平台 | TC-TR-OOA3 | 24 | 1000 |
