基本介绍
阴极保护系统中，接线箱主要用于多根电缆的汇总和转接。
主要类型
标准阳极接线箱
分流变阻器接线箱
跨接接线箱
牺牲阳极接线箱
技术规格
环境参数 | ||||
环境类型 | 陆上 | 近海 | 海上 | |
环境温度 | -30℃～+75℃ | 可定制 | ||
相对湿度 | 0～100%RH | 可定制 | ||
安装位置 | 室内 | 室外 | ||
防爆需求 | 不需要 | Exd II BT4 | 可定制 | |
安装方式 | 箱体式 | 壁挂式 | ||
设备参数 | ||||
机壳材质 | 镀锌钢、喷漆钢、不锈钢、铸造铝、玻璃丝、非金属等可选 | |||
机壳防护等级 | IP55～IP68可选 | |||
结构尺寸 | 300x200x150mm, 400x300x150mm 500x400x150mm, 600x400x150mm 700x600x150mm, 800x600x150mm 多种尺寸可定制 | |||
箱体颜色 | RAL 7035 | 不锈钢本色 | 其它 | |
内部端子 | 黄铜端子和螺帽 | |||
进线方式 | 导管或电缆密封套 | |||
设备铭牌 | 不锈钢材质，包含生产厂家、生产日期、设备材质、设备名称、防护等级等 | |||
使用寿命 | 正常运行条件下连续使用寿命不低于20年 | |||
标准阳极接线箱 TC-JB-ST
这种接线箱用于将多根辅助阳极电缆的汇总成一根阳极主电缆，不需要分流器和电阻器
端子数可以根据进出接线箱的电缆数量调节
分流变阻接线箱 TC-JB-SR
这种接线箱用于将多根辅助阳极电缆的汇总成一根阳极主电缆，并在每根辅助阳极电缆上安装分流器和变阻器，用于测试和调节每根阳极电缆上的电流大小。端子、分流器、变阻器数量可以根据进出接线箱的电缆数量调节。同时可以在箱体内选配电流表，直接测试每根阳极电缆上的输出电流大小
跨接接线箱 TC-JB-BC
用于管道等电位连接用的跨接电缆接线箱

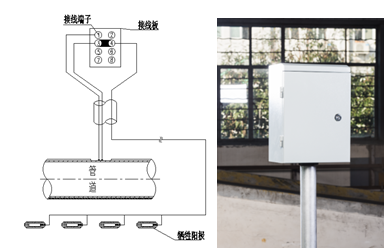

牺牲阳极接线箱 TC-JB-SA
用于牺牲阳极与管道连接用的接线箱
