基本介绍
高硅铸铁阳极是用于强制电流阴极保护系统的辅助阳极，主要应用于海上钻井平台、地下钢制管道、采油联合站、地下电缆、地下储罐等设施的外加电流阴极保护。
硅铁阳极可为棒状或管状，在作为浅埋阳极、深井阳极地床时，需要进行预包装。
预包装高硅铸铁阳极主要由高硅铸铁阳极、定位架、焦炭填料、导气管、电缆护管、钢套管及引线电缆等组成。不同使用环境，阳极可按不同要求进行预包装。
产品特点

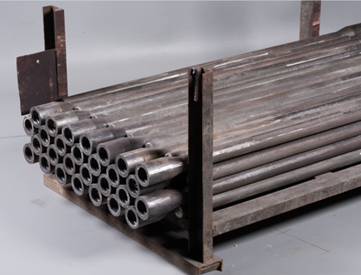

棒状硅铁阳极
电缆连接部分采用带凹槽设计，有效提高阳极电缆绝缘密封性能；
阳极端头加大设计，避免端部效应造成阳极断裂失效；
激冷浇铸工艺使得阳极内部结晶致密，均匀。确保阳极在使用过程中实现均匀消耗，避免不均匀消耗导致阳极失效；
定制化设计，可根据客户需求生产符合实际工程使用的阳极规格。

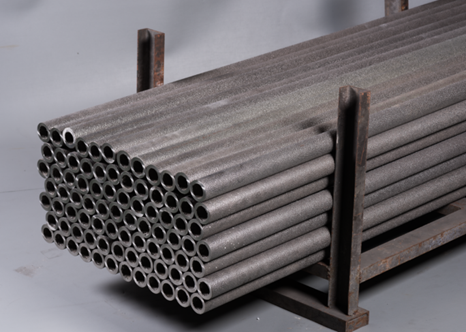

管状硅铁
采用低电阻中心连接，端部效应得到补偿；
阳极利用率高达85-90%；
每千克表面积更大，这降低了阳极电流密度；
结晶致密，阳极硬度高，运输和安装过程中不易断裂；
管状阳极可铸造至2134毫米长，具有电阻比棒状阳极更低；
具有自主知识产权的电缆安装设备，连接电阻低，装配效率高。
性能指标
化学成分
元素，% | ASTM A518/A518M | BS1591 |
Grade 3 | Si Cr 14 4 | |
C | 0.70-1.10 | ≤1.40 |
Mn | ≤1.50 | ≤0.50 |
Si | 14.20-14.75 | 14.25-15.25 |
Cr | 3.25-5.00 | 4.00-5.00 |
Mo | ≤0.20 | － |
Cu | ≤0.50 | － |
P | － | ≤0.25 |
S | － | ≤0.10 |
Fe | 余量 | 余量 |
电化学性能
电流密度 （海水环境） | 电流密度 （淡水及土壤环境） | 消耗率 （海水环境） | 消耗率 （淡水及土壤环境） |
30-50A/m2 | 10 A/m2 | 0.5kg/A.y | 0.15kg/A.y |

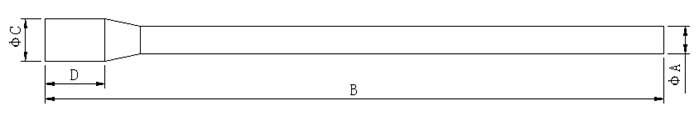

棒状硅铁阳极规格型号
型 号 | 规格（mm） | 表面积（m²） | 重量（kg） | |
A×B | C | |||
TC-HSCI-R01 | Ф38 × 1200 | 63 | 0.16 | 10.5 |
TC-HSCI-R02 | Ф38 × 1500 | 63 | 0.20 | 13.0 |
TC-HSCI-R03 | Ф50 × 1200 | 76 | 0.20 | 18.0 |
TC-HSCI-R04 | Ф50 × 1500 | 76 | 0.25 | 22.0 |
TC-HSCI-R05 | Ф76 × 1200 | 102 | 0.30 | 40.0 |
TC-HSCI-R06 | Ф76 × 1500 | 102 | 0.38 | 50.0 |
管状硅铁阳极规格型号
型 号 | 规格（mm） | 表面积 （m²） | 重量（kg） | ||
D1（φ） | D2（φ） | L | |||
TC-HSCI-T01 | 71 | 45.7 | 1067 | 0.24 | 14.3 |
TC-HSCI-T02 | 58 | 35.6 | 2134 | 0.39 | 21.0 |
TC-HSCI-T03 | 71 | 45.7 | 2134 | 0.64 | 28.6 |
TC-HSCI-T04 | 96 | 74.4 | 2134 | 0.64 | 39.2 |
TC-HSCI-T05 | 124 | 99.0 | 2134 | 0.83 | 50.0 |
TC-HSCI-T06 | 124 | 86.4 | 2134 | 0.83 | 80.0 |
浅埋高硅铸铁阳极规格型号
型 号 | 硅铁阳极尺寸 | 包装后尺寸 | 电流输出 |
TC-HSCI-SR04-200 | Ф50×1500mm | Ф200×2000mm | 2.5A |
TC-HSCI-SR06-200 | Ф76×1500mm | Ф200×2000mm | 3.8A |
深井用高硅铸铁阳极规格型号
型号 | 硅铁阳极尺寸 | 硅铁阳极支数 | 预包装尺寸 | 电流输出 |
TC-HSCI-DT50-219-4000 | φ50×1500mm | 2 | φ219×4000mm | 5A |
TC-MMO-DT50-219-6000 | φ50×1500mm | 3 | φ219×6000mm | 7.5A |
TC-HSCI-DT75-273-4000 | φ75×1500mm | 2 | φ273×4000mm | 7.6A |
TC-MMO-DT75-273-6000 | φ75×1500mm | 3 | φ273×6000mm | 11.4A |
