基本介绍
柔性阳极作为辅助阳极广泛用于埋地管道、储罐及其他埋地金属构件的强制电流阴极保护系统中。MMO/Ti柔性阳极基于MMO/Ti丝的柔性阳极，具有电流利用效率高、杂散电流干扰小和耐电流冲击能力强、排流密度大、使用寿命长的技术特点，是新一代的柔性阳极。
MMO/Ti柔性阳极包括常规型柔性阳极和EcoFlex柔性阳极。特种柔性阳极可以替代传统深井阳极和浅埋阳极地床，也可以用于阴极保护排流。
常规型MMO/Ti柔性阳极

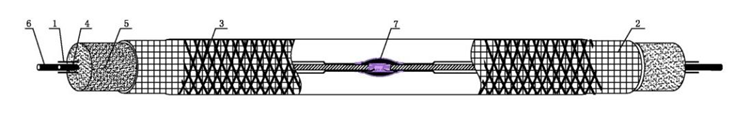

常规型MMO/Ti柔性阳极主要由MMO/Ti阳极丝、电缆、焦炭填充料、包裹耐酸织物及外部机械编织保护网格层组成。
EcoFlex柔性阳极
EcoFlex柔性阳极由MMO/Ti阳极丝、电缆、专用排气管、焦炭填充料、包裹耐酸织物及外部机械编织保护网格层组成。适用于替代预包装浅埋阳极地床和深井阳极地床。
产品特点
具有电流利用效率高、杂散电流干扰小和耐电流冲击能力强；
排流密度大、使用寿命长；
连接节点采用环氧、PC工程塑料、带热熔胶的热缩管三重保护确保连接点密封性
达到高压电缆密封等级；
采用具有专利技术的灌装设备进行灌装石油焦，同时采用移动震动技术保证阳极石油焦填充密实；
安装简单，长度可任意现场剪裁，施工快捷保险。
性能指标
序号 | 项目 | 柔性阳极 | EcoFlex柔性阳极 |
1 | 阳极标称外径 | Φ40mm±2mm | Φ80mm-Φ100mm |
2 | 阳极质量 | 1.3kg/m~1.5kg/m | 6.2 kg/m ~6.6 kg/m |
3 | 阳极尺寸（无回填料）直径 | 1.0mm ~ 3.0mm | 3.0mm（单根或多根） |
4 | 阳极设计寿命 | ≥40年（额定工作电流下） | ≥40年（额定工作电流下） |
5 | 阳极在碳回填料中的消耗率 | ≤6mg/A·a | ≤6mg/A·a |
6 | 贵金属氧化物涂层厚度 | ≥8g/m2 | ≥8g/m2 |
7 | 最大电流输出 | 300mA/m | 300mA/m |
8 | 贵金属氧化物的电阻率（Ω/cm） | 10-5Ω.cm | 10-5Ω.cm |
9 | 阳极与电缆接头的接触电阻 | ≤0.9mΩ | ≤0.9mΩ |
10 | 阳极电阻 | ≤0.007Ω/m | ≤0.007Ω/m |
型号与规格
型号 | 电缆铜芯截面积（mm2） | MMO/Ti丝直径 （mm） | 应用场景 |
TC-FA-1010 | 10 | 1.0 | 储罐、油气站场 |
TC-FA-1015 | 1.5 | ||
TC-FA-1020 | 2.0 | ||
TC-FA-1030 | 3.0 | ||
TC-FA-1610 | 16 | 1.0 | 储罐、油气站场 |
TC-FA-1615 | 1.5 | ||
TC-FA-1620 | 2.0 | ||
TC-FA-1630 | 3.0 | ||
TC-EcoFlex-3530 | 35 | 3.0 | 长输管道、油气站场、排流 |
TC-EcoFlex-3530-2 | 35 | 2×3.0 | 长输管道、油气站场、排流 |
