基本介绍
嵌入式牺牲阳极既能用于防止混凝土中钢筋的腐蚀，又能对已经出现腐蚀的钢筋混凝土进行修复。嵌入式牺牲阳极由特级锌阳极（Zn≥99.995%）、预制高碱性活性砂浆包覆料、特制造孔剂及导电钢丝构成，在制造过程中，采用特殊工艺对锌阳极进行表面活性处理，保持锌阳极高的工作面积和均匀腐蚀消耗。使用时，只需要将嵌入式牺牲阳极两端的钢丝与钢筋连接，在浇筑混凝土后，砂浆将立即激活锌阳极，持续为钢筋提供电子使其免遭腐蚀。
可用于干燥、潮湿或干湿交替环境条件下的钢筋混凝土构筑物内钢筋的腐蚀防护和修复，应用包括：桥梁、港口码头、风电基础平台、临海围栏、建筑物、预应力混凝土结构、其他钢筋混凝土结构。
产品特点
开路电位负，开路电位不低于-1100mV（Vs 饱和甘汞电极电极）
高碱性，高活性砂浆PH≥14
低电阻率，包覆砂浆电阻率＜100Ω.m
使用寿命长，使用寿命不小于10年
阳极活性高，阳极活化诱导期短，电位和电流输出稳定，在工作期间始终处于活性状态
安全可靠性好，腐蚀产物均匀分散在高活性砂浆中，不会对被保护结构造成膨胀应力
安装简单，直接将阳极两端钢丝缠绕在被保护钢筋上即可
可靠性测试
输出电流
选用钢筋、混凝土和嵌入式牺牲阳极进行自耦和试验，分别在混凝土浇筑后30天内的养护期和持续耦合运行6个月后，对牺牲阳极的输出电流进行监测，结果表明：
浇筑初期，嵌入式牺牲阳极输出电流到达5000μA，钢筋迅速极化；而后输出电流逐渐下降，最终趋于稳定（720μA），钢筋电位稳定在-420mV左右；
耦合6个月后，牺牲阳极输出电流稳定在60-120μA（受温度、湿度影响小范围内波动），钢筋电位稳定在-400mV~-440mV左右。
|  |
| 图1 养护期 | 图2 耦合6个月后 |
保护电位
根据NACE SP0290标准要求，钢筋腐蚀衰减电位应大于200mV。据此，对钢筋和阳极的开路电位进行多个时间段的连续测量，结果满足标准要求；重新耦合后，钢筋闭路电位恢复至-440mV。
规格型号
TopCorr为客户提供常规尺寸嵌入式牺牲阳极产品，同时接受客户定制化需求。

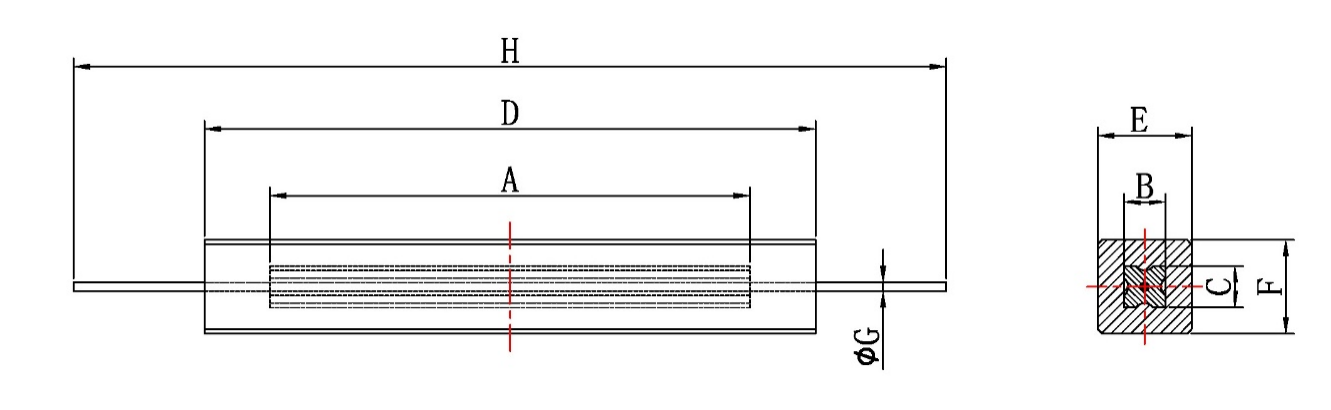

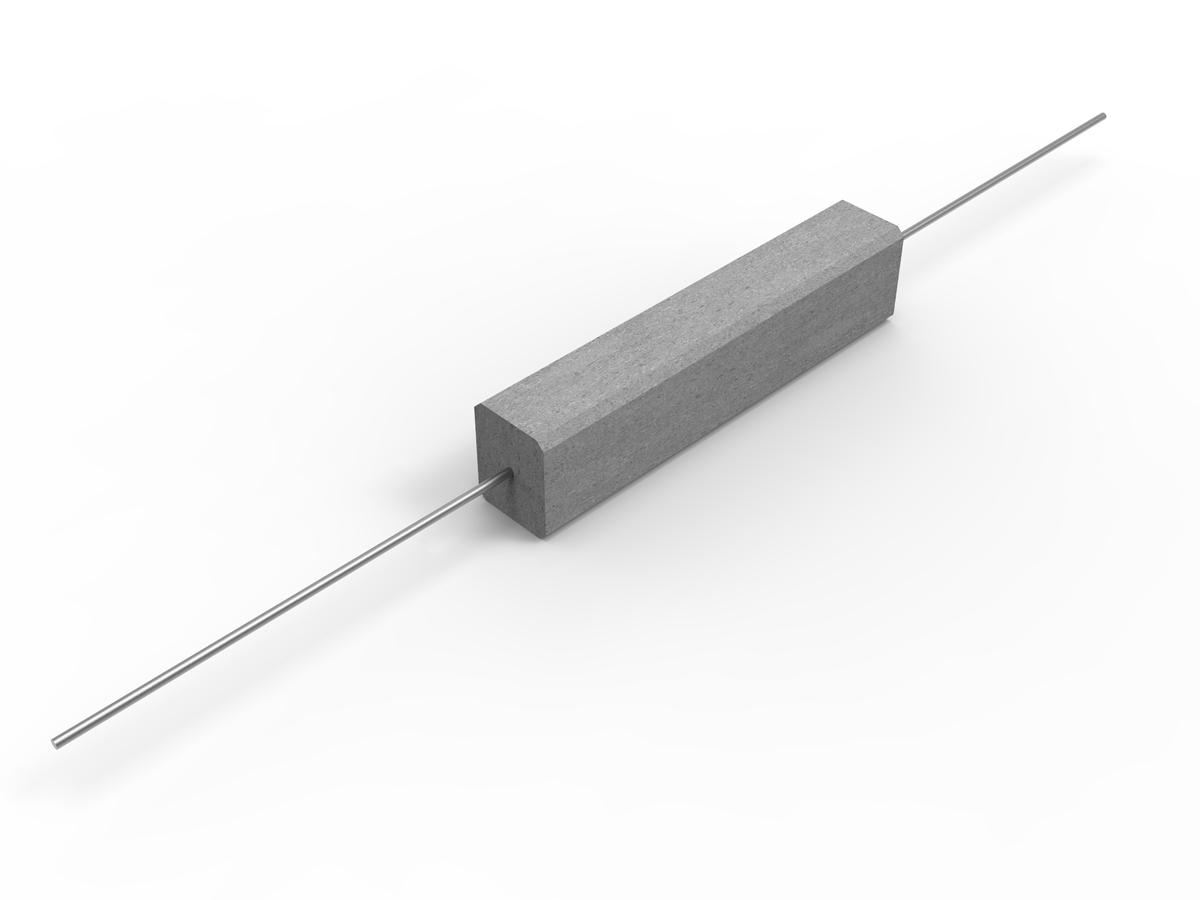

条形锌阳极
型号 | 锌核尺寸/mm | 嵌入式阳极尺寸/mm | 铁芯尺寸/mm | 锌核重量/g | 阳极重量/g | |
A×B×C | D×E×F | G | H | |||
TC-RP-N-01 | 40×15×10 | 60×25×20 | 2 | 460 | 38 | 107 |
TC-RP-N-02 | 60×15×10 | 80×25×20 | 2 | 480 | 58 | 144 |
TC-RP-N-03 | 90×15×10 | 110×25×20 | 2 | 510 | 87 | 200 |
TC-RP-N-04 | 40×25×20 | 60×35×30 | 2 | 540 | 138 | 253 |

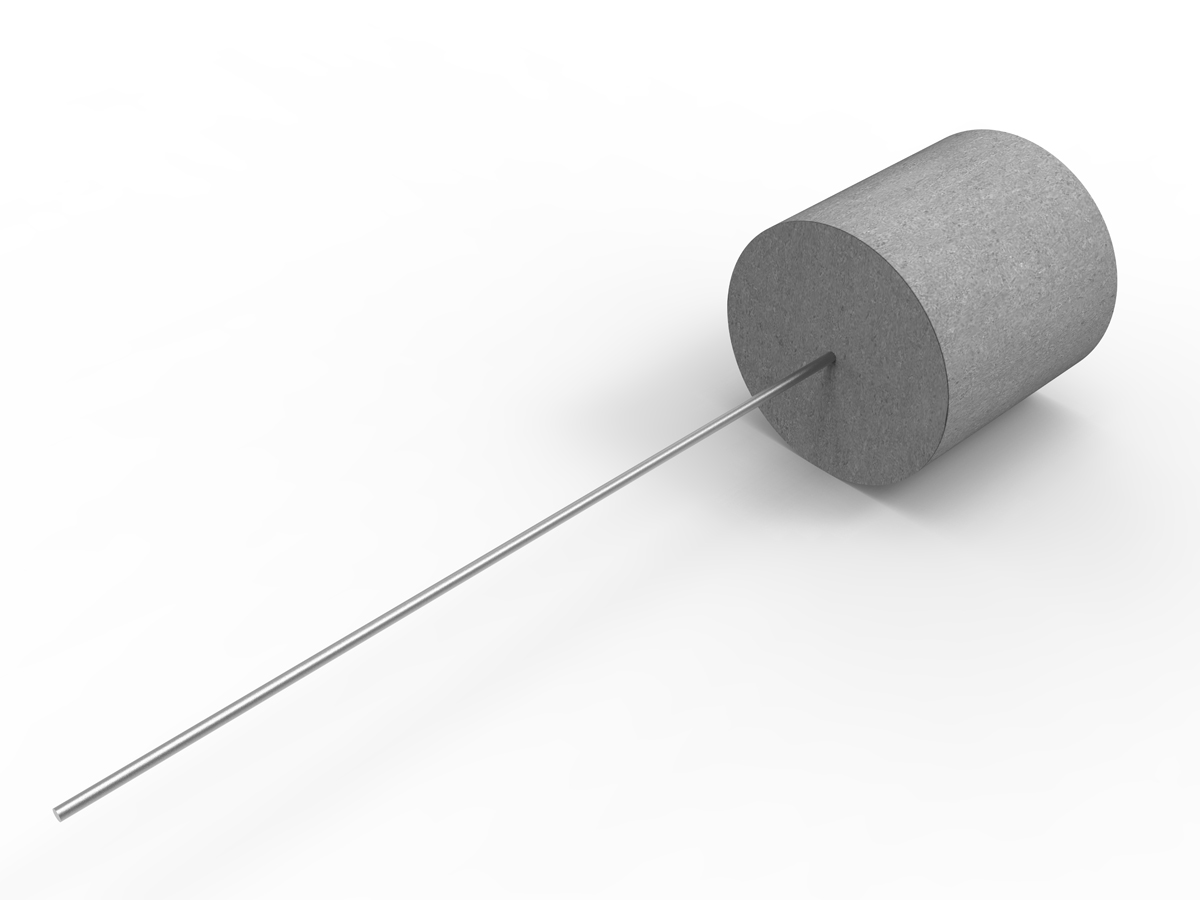

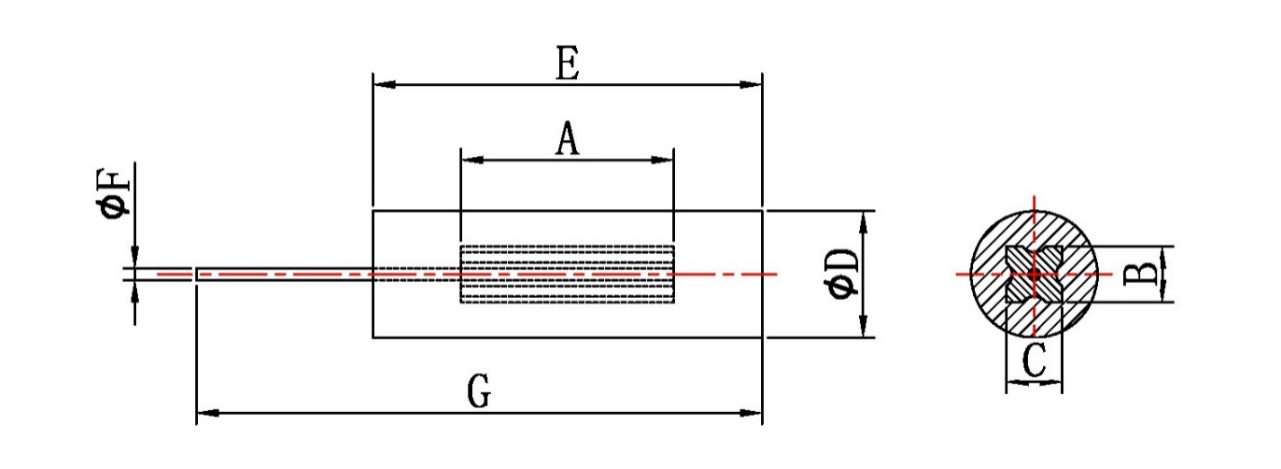

圆柱形锌阳极
型号 | 锌核尺寸/mm | 嵌入式阳极尺寸/mm | 铁芯尺寸/mm | 锌核重量/g | 阳极重量/g | |
A×B×C | D×E | F | G | |||
TC-RP-R-01 | 10×25×25 | 45×20 | 2 | 220 | 43 | 125 |
TC-RP-R-02 | 25×25×25 | 45×35 | 2 | 235 | 109 | 248 |
TC-RP-R-03 | 30×30×30 | 50×40 | 2 | 240 | 189 | 383 |
TC-RP-R-04 | 40×30×30 | 50×50 | 2 | 250 | 253 | 494 |
布置间距
嵌入式牺牲阳极的安装间距受钢筋面积、腐蚀环境、温度等因素的影响，具体安装间距请咨询钰烯公司，下表为推荐阳极最大分布间距。
高腐蚀性环境 中等及低腐蚀性环境

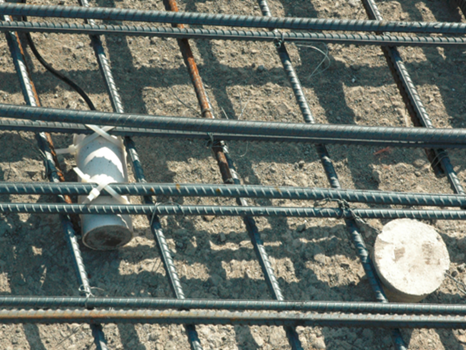

安装示意图
