基本介绍
铝合金牺牲阳极大多用于海水环境金属结构（如海上油气平台、海上风电风机基础、大桥码头钢管桩、船舶压载水舱）或原油储罐内底板的阴极保护，有极高的电化学性能、单位重量的阳极材料发电量大，约为锌阳极的3倍，镁阳极的2倍。在海水及含氯离子的其它介质中，性能良好，发出电流的自调节能力强。
TopCorr生产的铝合金牺牲阳极符合GB/T 4948、DNV-RP-B401、EN 12496、NACE SP0387等国内外标准，合金牌号可根据标准选择也可根据特殊的使用环境进行定制。定制化的产品将根据海水的温度、盐度、深度等情况设计最优的性能指标，并通过一系列的PQT试验验证长期使用性能。
产品特点
性能优异、质量稳定
我司通过严格的原材料质量控制和生产工艺工艺确保了铝合金牺牲阳极的使用性能和质量稳定性。
原材料的纯度决定了阳极成分中有害杂质的含量以及配方的精准性，进而对阳极的性能产生决定性作用。我司采用高纯度的原材料并对每个生产和供货原材料批次严格按照质量控制要求进行成分检验、验收、标记和储存。

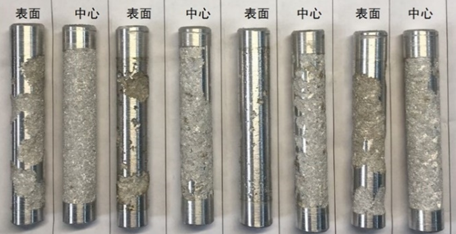

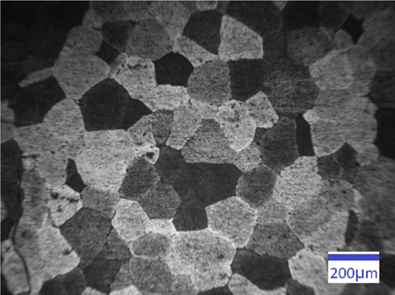

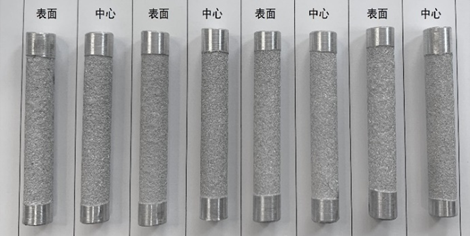

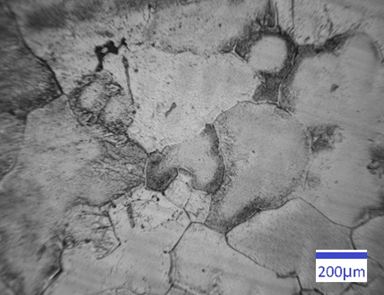

牺牲阳极作为一种铝合金浇铸产品，其金相组织决定了阳极的使用性能。以下为配方相同，生产工艺精确控制的牺牲阳极产品（右）与生产工艺粗犷的牺牲阳极产品（左）的金相组织和电化学性能（DNVGL-B401 APPENDDIX B）测试后的溶解形貌，可见我司工艺精确控制的牺牲阳极晶粒细小且较为均匀、晶粒堆积紧，对应的溶解形貌也更为均匀。
长期服役过程中，溶解形貌不均匀的阳极产品将面临因局部腐蚀导致基体掉落而无法充分利用，而我司的阳极产品可以有效规避这个问题。
 |  |
| 晶粒粗大、不均匀 | 晶粒细小且均匀 |
 |  |
| 电化学性能检测后的不均匀溶解形貌 | 电化学性能检测后的均匀溶解形貌 |
针对使用环境提供选项
我司牺牲阳极产品系列丰富，针对不同工程使用环境的提供了对应的牺牲阳极产品，主要包括：
常规牺牲阳极
我司生产的常规牺牲阳极产品性能优异、质量稳定，大量用于船舶、海洋平台、导管架等场景，电位稳定、点容量大、溶解形貌均匀，腐蚀产物易于脱落，有利于减小更换、维护等工作，降低终端用户的维护成本。
深海用牺牲阳极
我司生产的深海用牺牲阳极有效解决了常见牺牲阳极在低温海水环境下不易活化而无法为结构物提供阴保电流的问题。我司针对深海环境设计的牺牲阳极可在低温条件下快速活化，为金属结构物提供有效的初始极化；并在活化后持续保持稳定的工作电位、阳极反应产物易脱落，为中期和末期的阴极保护的有效性提供了保障。
海泥环境用牺牲阳极
海泥环境用牺牲阳极的开路电位达到-1.13V、工作电位达到-1.08V，缓解了海泥环境中土壤电阻大导致的电流发出能力不足问题。
高温环境（40℃-75℃）用牺牲阳极
常规的铝合金牺牲阳极以及锌合金阳极在高温环境下往往发生严重钝化，丧失提供阴极保护的能力；我司为解决这一使用环境下的问题，专门研制了高温型铝合金牺牲阳极，腐蚀产物易脱落，长期使用性能稳定，为使用温度较高的非开放环境提供防腐方案。
性能指标
铝阳极化学成分
牌号 | 合金元素% | Al | ||||||||
Zn | In | Cd | Sn | Mg | Ti | Si | Fe | Cu | ||
Galvalum Ⅲ | 2.0～6.0 | 0.010～0.020 | -- | -- | -- | -- | 0.080～0.20 | ≤0.13 | ≤0.006 | 余量 |
GS EP COR 201 | 2.5～6.0 | 0.015～0.030 | -- | -- | -- | -- | ≤0.10 | ≤0.09 | ≤0.005 | 余量 |
DNV-RP-B401 | 2.50～5.75 | 0.015～0.040 | ≤0.002 | ≤0.12 | ≤0.09 | ≤0.003 | 余量 | |||
A11 | 2.5～4.5 | 0.018～0.050 | 0.005～0.020 | -- | -- | -- | ≤0.10 | ≤0.15 | ≤0.01 | 余量 |
A12 | 2.2～5.2 | 0.020～0.045 | -- | 0.018～0.035 | -- | -- | ≤0.10 | ≤0.15 | ≤0.01 | 余量 |
A13 | 5.5～7.0 | 0.025～0.035 | -- | -- | -- | -- | 0.10～0.15 | ≤0.15 | ≤0.01 | 余量 |
A14 | 2.5～4.0 | 0.020～0.050 | -- | 0.025～0.075 | 0.50～1.00 | -- | ≤0.10 | ≤0.15 | ≤0.01 | 余量 |
A21 | 4.0～7.0 | 0.020～0.050 | -- | -- | 0.50～1.50 | 0.01～0.08 | ≤0.10 | ≤0.15 | ≤0.01 | 余量 |
铝阳极电化学性能
牌号 | 开路电位 -V，SCE | 闭路电位 -V，SCE | 实际电容量 A.h/kg | 电流效率 % |
Galvalum Ⅲ A11、A12 、A13、A14 | 1.10～–1.18 | 1.05～1.12 | ≥2400 | ≥85 |
A21 | 1.10～–1.18 | 1.05～1.12 | ≥2600 | ≥90 |
GS EP COR 201 DNV-RP-B401 | / | ≥1.10 | ≥2500 | / |
常用规格

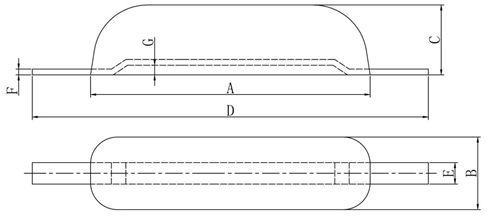

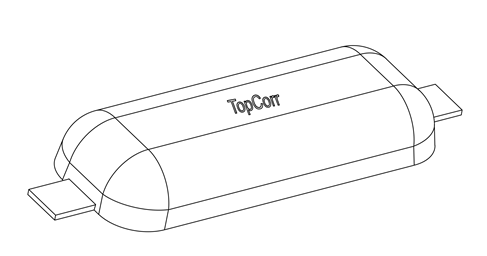

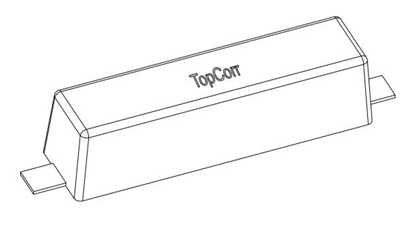

船用焊接铝阳极（单铁脚）
型号 | 规格/mm | 铁脚尺寸/mm | 净重/kg | 毛重/kg | |||
A×B×C | D | E | F | G | |||
TC-AL-H-1 | 800×140×60 | 900 | 45 | 6 | 10 | 14.4 | 16.2 |
TC-AL-H-2 | 800×140×50 | 900 | 45 | 6 | 8 | 12.3 | 14.1 |
TC-AL-H-3 | 800×140×40 | 900 | 45 | 6 | 6 | 10.1 | 11.9 |
TC-AL-H-4 | 600×120×50 | 700 | 40 | 6 | 8 | 7.7 | 8.9 |
TC-AL-H-5 | 400×120×50 | 460 | 35 | 5 | 8 | 5 | 5.7 |
TC-AL-H-6 | 500×100×40 | 580 | 40 | 5 | 6 | 4.2 | 5.2 |
TC-AL-H-7 | 400×100×40 | 460 | 30 | 4 | 6 | 3.5 | 3.9 |
TC-AL-H-8 | 300×100×40 | 360 | 30 | 4 | 6 | 2.5 | 2.8 |
TC-AL-H-9 | 250×100×40 | 300 | 30 | 4 | 6 | 2.1 | 2.3 |
TC-AL-H-10 | 180×70×435 | 230 | 25 | 4 | 6 | 0.8 | 1 |

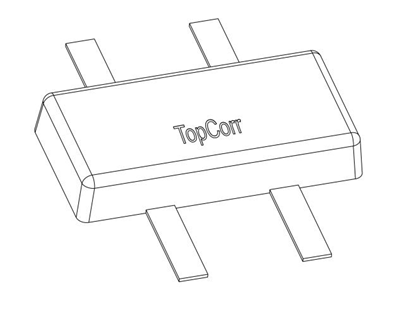

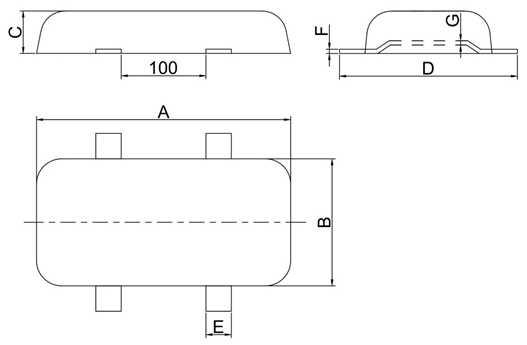

船体用焊接式铝阳极（双铁脚）
型号 | 规格/mm | 铁脚尺寸/mm | 净重/kg | 毛重/kg | |||
A×B×C | D | E | F | G | |||
TC-AL-H-11 | 300×150×50 | 360 | 30 | 4 | 6 | 5.6 | 6.2 |
TC-AL-H-12 | 300×150×40 | 360 | 30 | 4 | 6 | 4.4 | 5 |

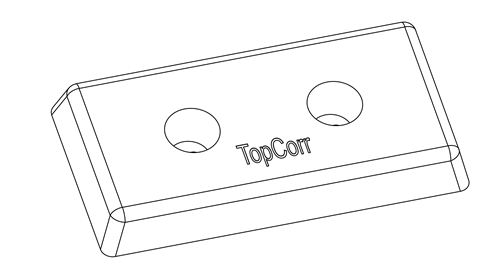

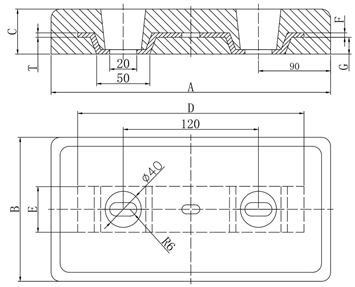

船体用螺栓连接式铝阳极
型号 | 规格/mm | 铁脚尺寸/mm | 净重/kg | 毛重/kg | |||
A×B×C | D | E | F | G | |||
TC-AL-H-13 | 300×150×50 | 250 | 50 | 3 | 10 | 5.6 | 5.8 |
TC-AL-H-14 | 300×150×40 | 250 | 50 | 3 | 10 | 4.4 | 4.6 |

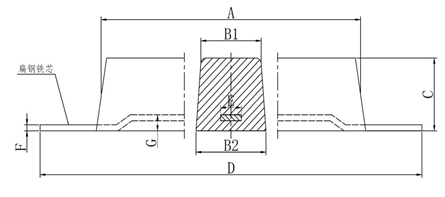

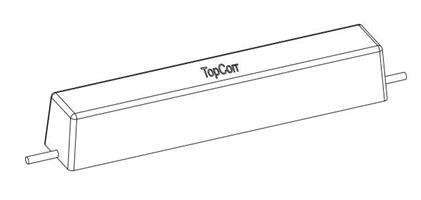

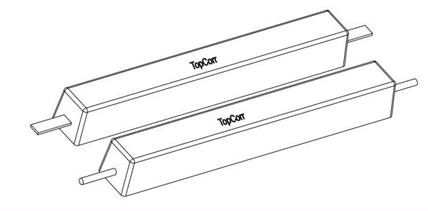

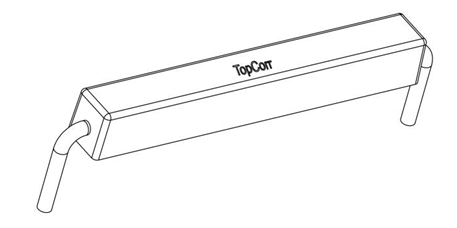

压载水舱常用铝阳极
型号 | 规格/mm | 铁脚尺寸/mm | 净重/kg | 毛重/kg | ||||
A×（B1+B2）×C | D | E | F | G | H | |||
TC-AL-T-1 | 500×（115+135）×130 | 800 | 50 | 6 | 40 | 60 | 21.4 | 23.6 |
TC-AL-T-2 | 1500×（65+75）×70 | 1800 | — | ϕ12 | 20 | 40 | 19.2 | 20.8 |
TC-AL-T-3 | 500×（110+130）×120 | 800 | 50 | 6 | 40 | 60 | 18.9 | 21.1 |
TC-AL-T-4 | 1000×（58.5+78.5）×68 | 1300 | — | ϕ12 | 20 | 40 | 12.1 | 13.3 |
TC-AL-T-5 | 800×（56+74）×65 | 1100 | — | ϕ12 | 20 | 40 | 8.8 | 9.8 |
TC-AL-T-6 | 1150×（48+54）×51 | 1450 | — | ϕ12 | 15 | 35 | 7.5 | 8.8 |
TC-AL-T-7 | 250×（80+100）×85 | 310 | 30 | 4 | 8 | 0 | 5 | 5.3 |
TC-AL-T-8 | 200×（70+90）×70 | 260 | 30 | 3 | 8 | 0 | 2.9 | 3.1 |
注1：YX-AL-T-7、YX-AL-T-8为平贴式阳极。 注1：YX-AL-T-2、YX-AL-T-4、YX-AL-T-5、YX-AL-T-6型阳极铁脚为圆钢。 | ||||||||

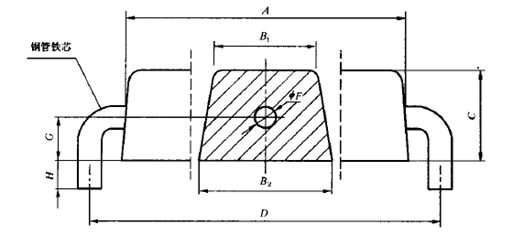

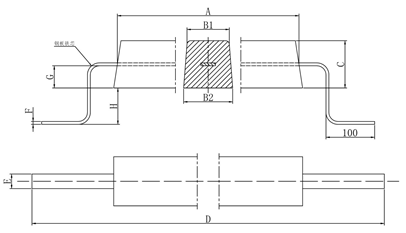

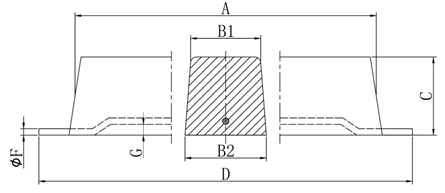

海洋工程设施用铝阳极
型号 | 规格/mm | 铁脚尺寸/mm | 净重/kg | 毛重/kg | |||
A×（B1+B2）×C | D | F | H | G | |||
TC-AL-I-1 | 2300×（220+240）×230 | 2500 | 60*6 | 300 | 110 | 309.7 | 334.8 |
TC-AL-I-2 | 1600×（200+210）×220 | 1800 | 60*6 | 300 | 90 | 181.6 | 201 |
TC-AL-I-3 | 1500×（170+200）×180 | 1700 | 48*4 | 300 | 80 | 126.7 | 136.6 |
TC-AL-I-4 | 900×（150+170）×160 | 1100 | 42*4 | 300 | 70 | 58.3 | 64.6 |

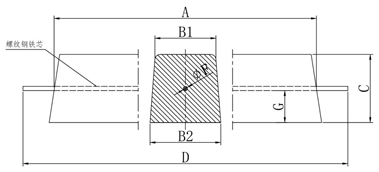

港工设施用铝阳极
型号 | 规格/mm | 螺纹钢铁脚尺寸/mm | 扁钢铁脚尺寸/mm | 净重/kg | 毛重/kg | |||||
A×（B1+B2）×C | D | F | G | D | E | F | G | |||
TC-AL-I-5 | 1500×（148+178）×170 | 1800 | 25 | 65 | 1800 | 50 | 8 | 65 | 110 | 116.8 |
TC-AL-I-6 | 850×（180+220）×180 | 1100 | 25 | 70 | 1100 | 60 | 8 | 70 | 81.3 | 85.4 |
TC-AL-I-7 | 800×（200+280）×150 | 1050 | 25 | 55 | 1050 | 60 | 8 | 55 | 76.6 | 80.5 |
TC-AL-I-8 | 700×（160+220）×180 | 950 | 22 | 70 | 950 | 60 | 8 | 70 | 63.8 | 66.5 |
TC-AL-I-9 | 1250×（115+135）×130 | 1500 | 18 | 45 | 1500 | 40 | 8 | 45 | 53.8 | 56.7 |
TC-AL-I-10 | 1000×（115+135）×130 | 1250 | 18 | 45 | 1250 | 40 | 8 | 45 | 43 | 45.4 |
TC-AL-I-11 | 750×（115+135）×130 | 1000 | 16 | 45 | 1000 | 40 | 6 | 45 | 32.3 | 33.8 |
TC-AL-I-12 | 500×（115+135）×130 | 750 | 16 | 45 | 750 | 40 | 4 | 45 | 21.5 | 22.6 |

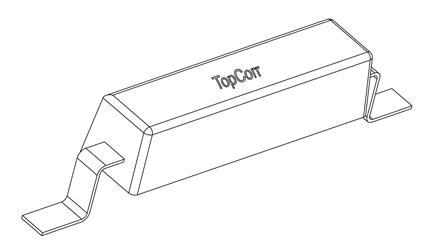

海水冷却水系统用长条铝阳极
型号 | 规格/mm | 铁脚尺寸/mm | 净重/kg | 毛重/kg | |||
A×（B1+B2）×C | D | E | F | G | |||
TC-AL-E-1 | 1200×（200+280）×150 | 1400 | 70 | 10 | 10 | 114.2 | 121.7 |
TC-AL-E-2 | 800×（200+280）×150 | 1000 | 60 | 8 | 10 | 76.6 | 80.2 |
TC-AL-E-3 | 1000×（115+135）×130 | 1200 | 50 | 6 | 10 | 42.9 | 45.6 |
TC-AL-E-4 | 500×（115+135）×130 | 620 | 50 | 6 | 10 | 21.4 | 22.8 |
TC-AL-E-5 | 1000×（80+100）×80 | 1200 | 30 | 4 | 8 | 19 | 20 |
TC-AL-E-6 | 500×（105+135）×100 | 620 | 40 | 4 | 10 | 15.9 | 16.6 |
TC-AL-E-7 | 500×（80+100）×80 | 620 | 30 | 4 | 8 | 9.5 | 10 |
TC-AL-E-8 | 400×（110+120）×50 | 500 | 35 | 3 | 6 | 6 | 6.3 |
TC-AL-E-9 | 300×（140+160）×40 | 360 | 60 | 3 | 6 | 4.6 | 5 |
TC-AL-E-10 | 200×（90+110）×40 | 250 | 30 | 3 | 6 | 2 | 2.15 |

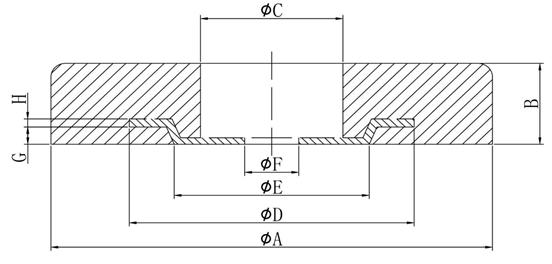

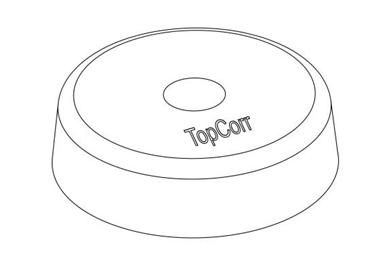

海水冷却水系统用圆盘状铝阳极
型号 | 规格/mm | 铁脚尺寸/mm | 净重/kg | 毛重/kg | |||||
A×B | C | D | E | F | H | G | |||
TC-AL-E-11 | 300×60 | 40 | 80 | 50 | 12 | 4 | 8 | 10.7 | 10.8 |
TC-AL-E-12 | 360×40 | 50 | 100 | 70 | 14 | 4 | 6 | 10.3 | 10.5 |
TC-AL-E-13 | 300×40 | 40 | 80 | 50 | 12 | 4 | 6 | 7.1 | 7.2 |
YX-AL-E-14 | 200×50 | 35 | 75 | 45 | 10 | 4 | 6 | 3.8 | 3.9 |
YX-AL-E-15 | 180×50 | 35 | 75 | 45 | 10 | 4 | 6 | 3.0 | 3.1 |
YX-AL-E-16 | 120×100 | 30 | 75 | 45 | 10 | 4 | 10 | 2.5 | 2.6 |
储罐内壁用铝阳极
型号 | 规格/mm | 铁脚尺寸/mm | 净重/kg | 毛重/kg | ||
A×（B1+B2）×C | D | F | G | |||
TC-AL-C-1 | 750×（115+135）×130 | 900 | 16 | 10 | 32.3 | 33.7 |
TC-AL-C-2 | 500×（115+135）×130 | 650 | 16 | 10 | 21.5 | 22.5 |
TC-AL-C-3 | 500×（105+135）×100 | 650 | 16 | 10 | 15.8 | 16.8 |
TC-AL-C-4 | 300×（105+135）×100 | 400 | 10 | 10 | 9.6 | 9.8 |

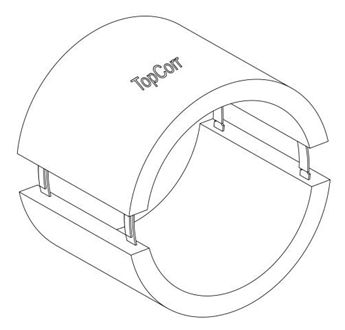

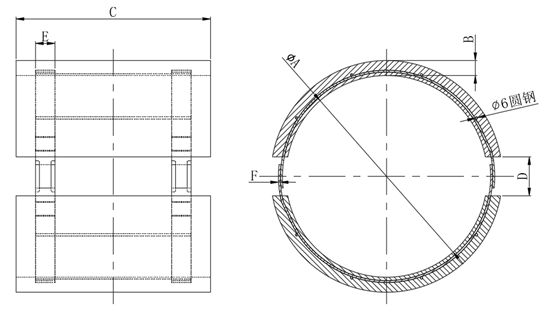

镯状铝阳极
型号 | 规格/mm | 铁脚尺寸/mm | 净重/kg | 毛重/kg | ||||
A | B | C | D | E | F | |||
TC-AL-Z-1 | 365.6 | 38.1 | 500 | 100 | 50 | 5 | 53.9 | 59.9 |
TC-AL-Z-2 | 365.6 | 58.5 | 520 | 100 | 50 | 5 | 88.8 | 94.8 |
TC-AL-Z-3 | 365.6 | 58.1 | 500 | 100 | 50 | 5 | 88 | 94.1 |
TC-AL-Z-4 | 365.6 | 38.5 | 500 | 100 | 50 | 5 | 54.6 | 60.6 |
TC-AL-Z-5 | 467 | 38.5 | 500 | 100 | 50 | 5 | 71.3 | 78.6 |
TC-AL-Z-6 | 467 | 58.5 | 500 | 100 | 50 | 5 | 114.2 | 121.5 |
TC-AL-Z-7 | 518 | 38.5 | 500 | 100 | 50 | 5 | 79.7 | 87.6 |
TC-AL-Z-8 | 518 | 68.5 | 500 | 100 | 50 | 5 | 151.9 | 159.8 |
TC-AL-Z-9 | 722.4 | 78.5 | 650 | 150 | 50 | 6 | 305.3 | 317.3 |
TC-AL-Z-10 | 722.4 | 58.5 | 650 | 150 | 50 | 6 | 221.1 | 233.1 |
TC-AL-Z-11 | 830 | 110 | 300 | 150 | 40 | 6 | 232 | 242.6 |
TC-AL-Z-12 | 830 | 120 | 300 | 150 | 40 | 6 | 258 | 268.6 |
TC-AL-Z-13 | 1035 | 80 | 350 | 150 | 40 | 8 | 236 | 253.3 |
